某水运工程项目采购了3批公称直径为25mm的HRB400E的钢筋共计200t，其中一批50t、一批为110t、另一批为40t，工程项目试验人员根据水运工程相关标准和产品标准对该200t钢筋进行了抽样检验，请回答以下问题。

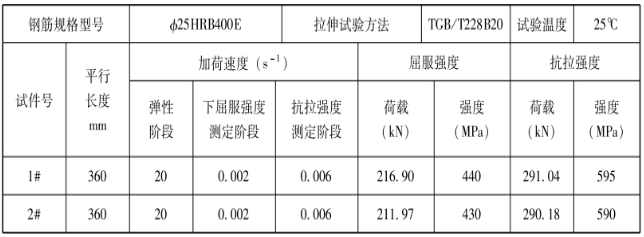

7)以下为采用GB/T228.1—2010《金属材料拉伸试验方法第1部分：室温拉伸试验方法》进行其中一组批钢筋拉伸试验的部分原始记录，则有关的正确回答为（）。
-
A
该组钢筋第二个试样的实测强屈比分别为1.35和1.37，均不满足规定要求
-
B
所取的平行长度错误，应为
-
C
测定下屈服点阶段时采用的应变速率为0.002s-1，则等同于横梁分离速率为0.72mm/s
-
D
弹性阶段采用的应力速率为20MPa/s，若该钢筋的弹性模量为160000MPa，则此时等同于应变速率为0.00012s-1
查看答案
参考解析：
A中钢筋的实测抗拉强度与实测屈服强度之比为强屈比，1.35和1.37均不小于1.25满足要求。
B中对直径或厚度大于或等于4mm的线材或棒材，原始标距可取5d0(热轧)或10d0(冷轧)。即原始标距为5×25=125mm，平行长度与原始标距不同。
C中横梁位移速率=平行长度×应变速率=360×0.002=0.72mm/s。
D中应力速率=弹性模量×应变速率，即应变速率=20/160000=0.00012s-1。
