案例五【背景资料】某施工单位承接西南地区一跨越山间河谷的特大桥施工,该大桥为双塔三跨地锚式钢桁梁悬索桥,主缆由三跨组成:边跨+主跨+边跨,主桥跨径组成为300m+650m+300m。大桥共2根主缆,采用PPWS法(预制平行钢丝索股法)编制,每根主缆由137股91丝φ5.1mm、1670MPa镀锌高强钢丝的索股组成。主缆矢跨比1:10,加劲钢桁梁高6.5m。吊索采用垂直布置,主桁吊索横向间距28m,纵向间距10m。桥为整体式断面,双向四车道,桥面净宽24.5,主鞍体和座板采用铸钢铸造。桥塔为混凝土门式框架结构,采用爬模法施工,塔高196.8m,采用钻孔灌注桩基础。南锚碇采用重力式锚碇,北锚碇采用E。桥型立面布置示意图如图5所示。南锚碇的重力式锚定如下图所示。施工单位针对该桥梁施工编制了详细的施工组织设计,施工中发生如下事件:事件一:施工组织设计中悬索桥施工主要工序包括:①基础施工;②索股架设;③先导索渡海工程;④猫道面层和抗风缆架设;⑤加劲梁架设和桥面铺装施工;⑥索夹和吊索安装⑦塔柱和锚碇施工;⑧牵引系统和猫道系统。事件二:施工前,针对桥梁上部结构施工,施工单位准备的主要机具设备有:常用机具设备(包括塔式起重机、电梯、卷扬机、千斤顶、交通船、驳船、手拉葫芦、滑车组、卸扣、测量及试验仪器等)、牵引系统专用设备及机具、缠丝机等。事件三:主缆施工过程中,施工单位部分技术要求摘录如下:(1)猫道的架设应按横桥向对称、顺桥向边跨和中跨平衡的原则进行;(2)猫道的拆除宜按中跨从跨中向塔顶方向、边跨从锚碇向塔顶方向的顺序进行;(3)主缆紧缆应一次紧固完成;(4)主缆紧缆的顺序宜从跨中向两侧方向进行;事件四:施工单位对猫道施工编制了专项施工方案,经项目技术负责人签字后实施。【问题】1.写出桥型立面布置示意图中结构A、B、C、D、E的名称。2.请对事件一中悬索桥施工主要工序的正确排序。3.请补充事件二中该桥梁上部结构施工所需的主要机具设备。4.逐条判断事件三中的施工技术要求是否正确,若不正确写出正确要求。5.写出锚定示意图中F、G的名称。6.猫道专项方案的审批流程是否正确?说明理由。
发布时间:2025年07月25日 15:07 中迅网校 阅读量:17

案例五【背景资料】某施工单位承接西南地区一跨越山间河谷的特大桥施工,该大桥为双塔三跨地锚式钢桁梁悬索桥,主缆由三跨组成:边跨+主跨+边跨,主桥跨径组成为300m+650m+300m。大桥共2根主缆,采用PPWS法(预制平行钢丝索股法)编制,每根主缆由137股91丝φ5.1mm、1670MPa镀锌高强钢丝的索股组成。

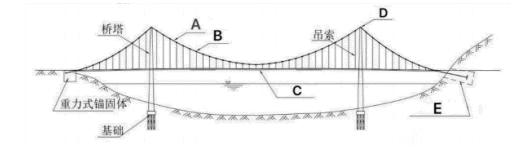

主缆矢跨比1:10,加劲钢桁梁高6.5m。吊索采用垂直布置,主桁吊索横向间距28m,纵向间距10m。桥为整体式断面,双向四车道,桥面净宽24.5,主鞍体和座板采用铸钢铸造。桥塔为混凝土门式框架结构,采用爬模法施工,塔高196.8m,采用钻孔灌注桩基础。南锚碇采用重力式锚碇,北锚碇采用E。桥型立面布置示意图如图5所示。

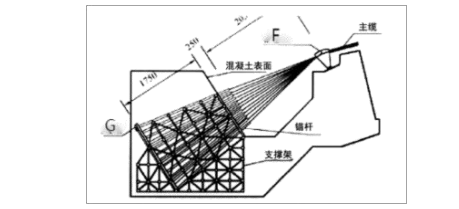

南锚碇的重力式锚定如下图所示。

施工单位针对该桥梁施工编制了详细的施工组织设计,施工中发生如下事件:
事件一:施工组织设计中悬索桥施工主要工序包括:①基础施工;②索股架设;③先导索渡海工程;④猫道面层和抗风缆架设;⑤加劲梁架设和桥面铺装施工;⑥索夹和吊索安装⑦塔柱和锚碇施工;⑧牵引系统和猫道系统。
事件二:施工前,针对桥梁上部结构施工,施工单位准备的主要机具设备有:常用机具设备(包括塔式起重机、电梯、卷扬机、千斤顶、交通船、驳船、手拉葫芦、滑车组、卸扣、测量及试验仪器等)、牵引系统专用设备及机具、缠丝机等。
事件三:主缆施工过程中,施工单位部分技术要求摘录如下:
(1)猫道的架设应按横桥向对称、顺桥向边跨和中跨平衡的原则进行;
(2)猫道的拆除宜按中跨从跨中向塔顶方向、边跨从锚碇向塔顶方向的顺序进行;
(3)主缆紧缆应一次紧固完成;
(4)主缆紧缆的顺序宜从跨中向两侧方向进行;
事件四:施工单位对猫道施工编制了专项施工方案,经项目技术负责人签字后实施。
【问题】
1.写出桥型立面布置示意图中结构A、B、C、D、E的名称。
2.请对事件一中悬索桥施工主要工序的正确排序。
3.请补充事件二中该桥梁上部结构施工所需的主要机具设备。
4.逐条判断事件三中的施工技术要求是否正确,若不正确写出正确要求。
5.写出锚定示意图中F、G的名称。
6.猫道专项方案的审批流程是否正确?说明理由。

查看答案
